排氣系統(tǒng)耐高溫漆W61-650耐高溫漆專為消聲器、排氣管的腐蝕工況而研發(fā)，符合國內(nèi)外農(nóng)機(jī)、柴油機(jī)、重卡企業(yè)對排氣管涂料的性能要求。
組成：
雙組份有機(jī)硅耐高溫油漆，組分一由專用有機(jī)硅樹脂、耐高溫顏料、防銹顏料、溶劑、助劑等組成，組分二為添加劑。
底漆： 暗紅色、灰色 20+0.3kg/組
面漆： 黑色、銀色 20+0.4kg/組

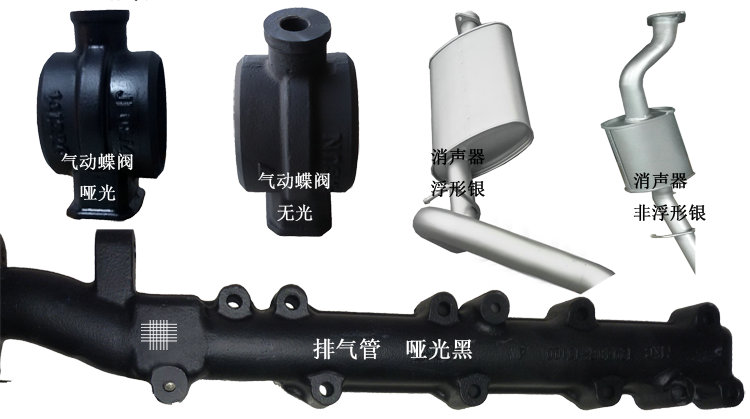

W61-650排氣管耐高溫漆噴涂效果
性能：
高溫、常溫、冷熱交替下，保持優(yōu)良的機(jī)械性能，防腐蝕性能、裝飾性能。
批次穩(wěn)定，不同批次產(chǎn)品性能、外觀一致。
適用流水線噴涂、無氣噴涂、靜電噴涂、空氣噴涂等多種施工方式。
用途：
適用底材：碳鋼、鑄鐵、冷軋鋼、鍍鋁板等。
雙獅W61-650耐高溫漆用于商用汽車、農(nóng)用車、摩托車、越野汽車的排氣系統(tǒng)的涂裝；起到防腐及裝飾作用。
雙獅W61-650耐高溫漆部分用戶：
一拖集團(tuán)、時風(fēng)集團(tuán)、中聯(lián)重機(jī)、約翰迪爾；陜汽重卡、大運(yùn)重卡、一汽解放、中國重汽等。
| 光澤 | 1-1.5 |
| 粘度（涂-4） | 30～50s |
| 干燥時間 | 烘干：210～220℃：40分鐘 |
| 比重 | 1.75 |
| 柔韌性 | 1mm |
| 附著力 | 1級 |
| 耐沖擊強(qiáng)度 | 50kg·cm |
| 耐熱性（650℃ 200h） | 漆膜完好 |
| 耐鹽霧（中性） | （210℃～220℃，烘干）200h |
| （650℃，200h高溫沖擊后）200h | |
| （600℃，24h高溫沖擊后）500h | |
| 耐溫變（6個循環(huán)） | 漆膜完好 |
| （試板經(jīng)600℃，25分鐘高溫沖擊后放入室溫自來水中）漆膜完好 |
推薦膜厚：底漆:30～40μm;面漆:25～35μm;
稀釋劑：專用稀釋劑
適用期：無限制
工具清洗：專用稀釋劑
開罐后，按推薦比例加入乙組份，混合均勻。
施工方法：手工噴涂、靜電噴涂
無氣噴涂 | 空氣噴涂 | 靜電噴涂 | |
稀釋量：（重量比） | 底漆30%～40%, 面漆20%～40% | 底漆30%～40%, 面漆20%～40% | 底漆：40%； 面漆：20%～40% |
噴涂壓力 | 12～15MPa | 0.3～0.4MPa | 底漆18MPa；面漆20MPa |
靜電值 | —— | —— | 15～55MΩ |
注意：稀釋劑的選用應(yīng)依據(jù)施工方式、涂裝條件、干燥要求等選用合適的稀釋劑。
涂裝間隔：（底漆、面漆之間）
底材溫度，℃ | 5 | 20 | 30 |
最短間隔，小時 | 2 | 1 | 0.5 |
最長間隔 | 不限 | ||
干燥時間：
底漆、面漆噴涂完成后，靜置30分鐘，然后送入烘箱烘干。烘箱初始溫度不高于100℃。緩慢升溫至210～220℃，烘烤40分鐘。
施工條件：
環(huán)境溫度：2℃～40℃；相對濕度：25%～75%;
被涂基材必須徹底清除油污、氧化皮、鐵銹、舊涂層等，可采用拋丸噴砂方法達(dá)到標(biāo)準(zhǔn)sa2.5級也可手工除銹達(dá)到標(biāo)準(zhǔn)st3級，粗糙度達(dá)30～70μm；
天津市雙獅涂料有限公司 備案號：津ICP備2023003586號-1
津公網(wǎng)安備 12011402000116號
排氣系統(tǒng)耐高溫漆
汽車配件專用漆
