我國的標(biāo)準(zhǔn)[GB/T 1728—1979 (1989)]將其劃分為表面干燥、實際干燥和完全干燥三個階段，即表干、實干和硬干。環(huán)氧富鋅底漆的干燥過程也會遵循這個階段，實際上只測定表干和實干，硬干耗時太長，除有特殊要求一般不測試。

環(huán)氧富鋅底漆干燥時間和什么有關(guān)？

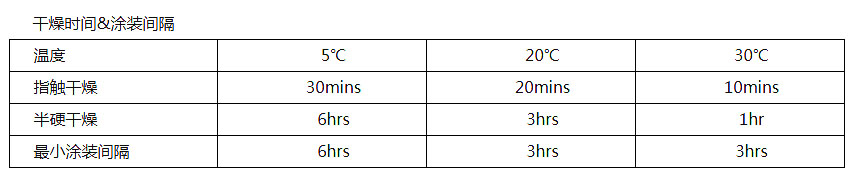

環(huán)氧富鋅底漆的干百燥和固化時度間隨著溫度的升高而問縮短，隨著溫度的降低而增答長。參考以下圖：

環(huán)氧富鋅底漆用途？

環(huán)氧富鋅底漆主要用于重防腐領(lǐng)域鋼結(jié)構(gòu)的防腐保護(hù)。如橋梁鋼構(gòu)、鐵塔、石油管道、化工設(shè)施、冶金鋼結(jié)構(gòu)、港口碼頭、海洋設(shè)施、建筑廠房等。

環(huán)氧富鋅底漆施工工藝？

1 、施工前應(yīng)將主漆和固化劑按照10:1的比例混合，加入稀釋劑，采用電動攪拌工具充分?jǐn)嚢杈�百勻，靜置熟化15-30分鐘，使漆料充分融合。雙組分涂料施工需要注意適用期，環(huán)氧富鋅底漆一般在4-6小時左右，在該時間內(nèi)應(yīng)用完涂料，避免凝固無度法使用。

2、環(huán)氧富鋅底漆不可涂裝與不銹鋼、鋁合金、鍍鋅鋼材（此類基材可使用ED1000環(huán)氧底漆，點此查看）等表面，很難達(dá)到較好的附著力，且漆膜容易脫落。該漆對基材要求較為嚴(yán)格，必須進(jìn)行噴砂處理，除銹等級達(dá)到瑞典除銹Sa2.5級標(biāo)準(zhǔn)，表面粗糙度達(dá)到30-70μm。表面處理完成后4小時內(nèi)應(yīng)進(jìn)行涂料涂裝，防止金屬內(nèi)表面再次氧化銹蝕。
